LA souris optique et son fonctionnement

1.De quoi est composé la souris optique ?

Dans les années 90, une nouvelle technologie fit son apparition: La souris optique. Elle utilise une technologie infrarouge, seul une diode et parfois une caméras sont visible à l'endroit ou se trouve la boule.
elle est munie des composants principales suivants :

• une puce optique intelligente: elle permet de transmettre un signal au système d’exploitation de l’ordinateur qui va convertir le mouvement de la souris en déplacement du curseur à l’écran.
• Une photo-résistance ( LDR ): elle capte la réflexion de la lumière de la LED
• un micro processeur ( DSP ): ce processeur miniature présent à l'intérieur de la souris optique traite les informations pour qu'elles puissent être envoyé à l unité centrale.
• une diode électroluminescente (DEL): elle permet d'émettre de la lumière sur une surface.

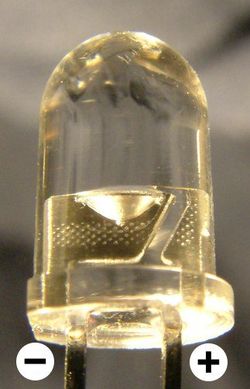

image d'une DEL





2.Comment fonctionne la souris optique ?




Schéma du fonctionnement de la souris optique







Un faisceaux lumineux en provenance de la DEL est envoyé sur la surface sur laquelle est posée la souris .
Ce faisceaux de couleur rouge va se refléter sur la surface puis ces reflets vont passer par un système de lentille pour être ensuite acheminés vers le capteur optique. Une micro caméras située à l'avant de la souris peut ainsi prendre un cliché (de faible qualité) afin de détecter les aspérités de la surface. Elle répète cette opération à chaque intervalle de temps régulier, en moyenne, 500 photos par seconde.
Ces photos sont ensuite réceptionnées par un autre capteur qui comme en photo numérique est capable de traiter un certain nombre de pixel pour restituer l'image sous forme numérique à l'électronique.


Autre schéma explicatif du fonctionnement de la souris optique







A quoi servent ces photos prise par la camera miniature ?

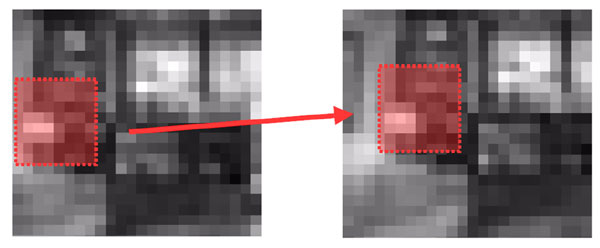

Une fois ces photos captées , on obtiendra des photographies de la surface. Chaque photo sera continuellement comparée avec la précédente par la puce optique et si la souris se déplace , on obtiendra des photos différentes. Ainsi nous verrons des parties similaires qui se déplacent.
Grâce aux différences enregistrées, la puce optique pourra procéder au calcule du déplacement de la souris et donc elle sera en mesure de définir ses coordonnées .
Le système d'exploitation va traiter ses informations envoyés par le micro processeur de la souris , et une fois traités , notre curseur se déplacera.
